Un client m'appelle l'an dernier, paniqué. Sa rampe de LED 24 V vient de griller. Trois mètres de ruban, deux semaines d'installation, un transformateur qu'il avait pris « pour le même prix » chez un revendeur en ligne. Je lui demande ce qu'il a branché dessus. Il me répond, sûr de lui : « Ben le transfo 230/24, comme indiqué. »
Je démonte. Le branchement était correct. Le problème était ailleurs, et c'est l'erreur numéro un que je vois revenir chez huit particuliers sur dix qui installent eux-mêmes leur éclairage ou leurs automatismes : on confond transformateur 24 V alternatif et alimentation 24 V continu.
Cet article parle du transformateur 230 V / 24 V : ce qu'il fait vraiment, comment le dimensionner sans se tromper, et pourquoi il n'est pas interchangeable avec un driver LED. Pas de blabla de fiche produit. Du concret, tiré de ce que je vois sur le terrain.
Points clés à retenir
- Un transformateur 230/24 abaisse la tension du réseau, mais il délivre de l'alternatif (AC), pas du continu.
- Le dimensionnement se calcule en VA, pas en « watts affichés sur le transfo » : c'est la puissance apparente qui compte.
- Pour du ruban LED 24 V, il vous faut presque toujours un driver DC, pas ce transfo.
- Les modèles modulaires (à clipser sur rail DIN) simplifient tout en armoire électrique.
- L'indice IP est plus important que la marque dès qu'on sort de la maison.
- Un transformateur qui « chauffe beaucoup » n'est pas forcément défectueux : il est souvent sous-dimensionné.
Transformateur 230 V / 24 V : ce qu'il fait vraiment (et ce qu'il ne fait pas)
Un transformateur 230/24, c'est un composant bête et efficace. Deux bobinages enroulés autour d'un noyau magnétique. Le rapport du nombre de spires fixe le rapport de tension : à l'entrée 230 V, à la sortie 24 V. Rien de magique, mais rien de magique ne veut pas dire rien de compliqué à comprendre.
Ce que tout le monde sait : ça abaisse la tension. Ce que beaucoup ignorent : ce qui entre est alternatif, ce qui sort est alternatif. Le transfo ne redresse rien. Il ne lisse rien. Il change juste l'amplitude.
AC ou DC : la confusion qui crame du matériel
Voici le point que je ne vois presque jamais expliqué clairement. Un transformateur 230/24 classique sort du 24 V alternatif. Cela convient à :
- des électrovannes d'arrosage
- des contacteurs, relais, gâches de portail
- des automatismes de chauffage en 24 V AC
- des sonneries et carillons industriels
- et certains éclairages halogènes 24 V anciens
Cela ne convient pas à du ruban LED 24 V, à une bande flexible 24 V, ou à un module électronique qui attend du continu. Brancher un appareil prévu pour du DC sur une sortie AC, c'est souvent la panne garantie en quelques minutes. Parfois en quelques secondes.
Vous voulez du 24 V continu ? Il vous faut un driver LED ou une alimentation à découpage 230/24 DC. Ce n'est pas le même composant, ça ne coûte pas le même prix, et ça ne chauffe pas de la même façon.

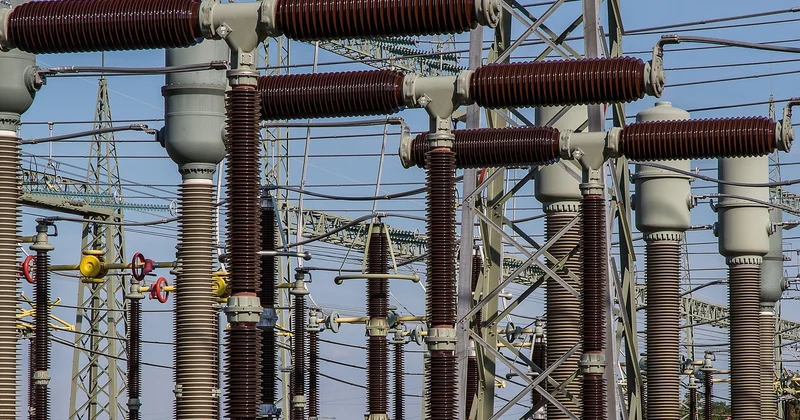

Dimensionner son transformateur : le calcul qui évite le pire
La question que je pose systématiquement avant de conseiller un modèle : « Qu'est-ce qui va consommer derrière ? » Et la réponse est presque toujours approximative.
Un transformateur se choisit en VA (voltampères), pas en watts. Si votre charge consomme, disons, 2 A sous 24 V, la puissance utile est de 48 W. Mais la puissance apparente à prévoir est supérieure, parce qu'un transfo travaille avec un facteur de puissance inférieur à 1 et parce qu'il faut garder une marge.
La règle simple que j'applique :
- Additionner la consommation de tous les appareils branchés (en A ou en W, selon leur étiquette).
- Convertir en VA : pour du 24 V DC, prenez la puissance en W et multipliez par 1,2 à 1,5 selon la charge.
- Ajouter une marge de 20 à 30 %.
- Prendre le modèle standard immédiatement supérieur.
Vous avez un doute ? Prenez la taille au-dessus. Un transfo légèrement surdimensionné ne consomme pas dix fois plus à vide. Un transfo sous-dimensionné, lui, chauffe, bourdonne, et finit par lâcher—le plus souvent un dimanche après-midi, comme par hasard.
Que signifie exactement la puissance en VA ?
VA, c'est la puissance apparente : tension × intensité, sans se préoccuper du déphasage. Sur un transformateur, ce chiffre indique la limite à ne pas dépasser en permanence. Un modèle 63 VA peut alimenter un petit automatisme. Un 500 VA tiendra une charge plus costaud. Au-delà, on entre dans les gammes 1 kVA, 2 kVA, 5 kVA, et là on parle d'armoires électriques, plus de bricolage.
Ne comparez pas un transfo 100 VA avec une alim à découpage 100 W en pensant qu'ils font le même travail. Ils ne le font pas. Ce n'est pas la même technologie, ni la même courbe de rendement.
Choisir par usage ou par marque : lequel compte le plus ?
On me demande souvent s'il faut absolument du Legrand, du Schneider ou du Leroy Merlin. Ma réponse est brutale : pour un usage domestique simple, non. Pour un usage professionnel dans une armoire serveur ou une installation de sécurité, oui, la marque compte.
La différence ne tient pas au transformateur en lui-même, qui reste un composant banal. Elle tient à ce qui l'entoure : la protection thermique, la tenue à la température ambiante, la conformité, la garantie, et la disponibilité des accessoires. Un transfo modulaire Legrand ou Schneider se clipse sur rail DIN et s'intègre en deux minutes dans un tableau. Un transfo nu à visser, non.
Sur les grosses enseignes de bricolage, vous trouverez essentiellement du 24 V AC de petite puissance et des transfo de portail. Sur les distributeurs pro, vous trouverez les gammes modulaires, les IP élevés, et les puissances supérieures. Ce n'est pas un jugement de valeur, c'est une segmentation de marché.
Transformateur modulaire ou transformateur nu : lequel choisir ?
Le modulaire se clipse sur un rail DIN dans une armoire. Il prend deux ou trois modules de large. Idéal quand vous refaites un tableau électrique et que vous voulez tout centraliser. Inconvénient : il coûte plus cher à puissance égale, et il faut avoir la place dans le tableau.
Le nu (parfois appelé « ouvert » ou « IP00 ») se visse ou se pose dans un endroit dédié. Moins cher. Mais il ne doit jamais être laissé accessible : pas de doigts, pas de poussière, pas d'humidité. Il finit dans un coffret, ou dans un endroit fermé.
Et le coffret moulé (IP54 ou IP67) pour tout ce qui est extérieur : portail, arrosage, éclairage de jardin. Un transfo IP23 dehors, il ne tient pas une saison de pluie.
| Type | Indice de protection | Idéal pour | Point faible |
|---|---|---|---|
| Nu (IP00) | IP00 | Montage en armoire fermée | Dangereux si laissé accessible |
| Capot ventilé | IP23 | Local technique sec | Ne supporte pas l'humidité |
| Coffret moulé | IP54 | Extérieur abrité (portail, jardin) | Plus lourd, plus cher |
| Étanche | IP67 | Plein air, arrosage, immersion possible | Coût et encombrement |
| Modulaire DIN | Variable | Tableau électrique | Puissance limitée, prix au module |

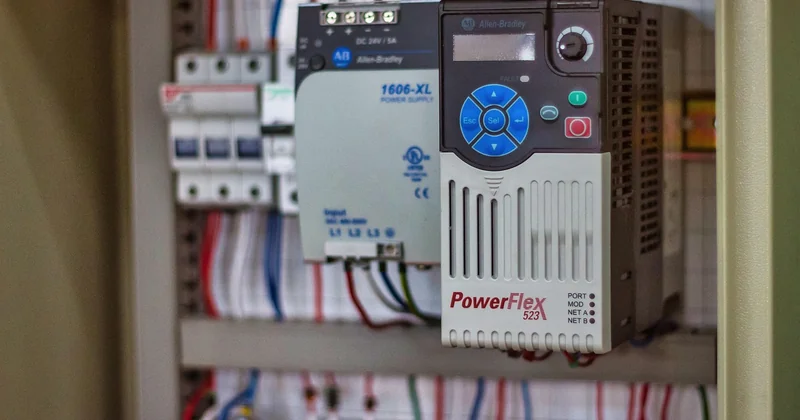

Les erreurs que je vois le plus souvent
L'erreur du début de cet article, l'AC confondu avec du DC, arrive surtout chez les particuliers qui bricolent leur LED. Chez les pros, les erreurs sont différentes :
- Sous-dimensionner pour économiser 15 €. Le transfo chauffe, mais il « marche ». Jusqu'au jour où il ne marche plus, et où il emporte parfois ce qui est branché derrière.
- Oublier le courant d'appel. Certains appareils (moteurs, bobinages) tirent un pic d'intensité au démarrage. Un transfo tout juste dimensionné pour le régime permanent peut décrocher à l'allumage.
- Négliger la ventilation. Un transfo dans un coffret étanche et surdimensionné chauffe moins qu'un petit transfo dans un coffret fermé sans aucune aération.
- Confondre « 24 V » et « 24 V compatibles ». Un appareil marqué 24 V peut être AC ou DC. Vérifiez la fiche technique, pas la sérigraphie.
Une anecdote qui résume bien le problème : j'ai vu un installateur remplacer trois fois de suite le même transfo 24 V chez un client, persuadé d'être tombé sur une série défectueuse. Il s'est avéré que le moteur du portail tirait un pic de courant trois fois supérieur au régime nominal. Le transfo n'était pas défectueux. Il était juste trop juste.
Prix, marques et faux espoirs
Le prix d'un transformateur 230/24 dépend presque uniquement de trois choses : la puissance, l'indice de protection, et le type de montage. Un petit 63 VA nu coûte quelques dizaines d'euros. Un modulaire de moyenne puissance double rapidement. Un modèle étanche IP67 pour l'extérieur se paie au poids de cuivre qu'il contient.
La garantie varie aussi. Deux ans dans la plupart des cas, plus chez certains fabricants. Ce n'est pas un argument décisif sur un composant passif qui, bien dimensionné, dure vingt ans sans broncher.
Mon conseil, et j'assume d'être partial : pour tout ce qui doit tenir plus de cinq ans, achetez chez un distributeur qui connaît l'usage prévu. Pour un remplacement à l'identique dans un équipement qu'on connaît, le critère prix redevient légitime.
Faut-il prendre une alimentation à découpage plutôt ?
Si votre appareil attend du continu, oui. Une alim à découpage 230/24 DC, c'est plus compact, ça chauffe moins, et ça coûte souvent moins cher à puissance égale. Le transfo classique garde un avantage : la robustesse mécanique et la tolérance aux surcharges brèves. C'est pour ça qu'on le garde encore dans certaines applications industrielles.
Pour de l'éclairage LED, de l'électronique, des capteurs modernes ? L'alim à découpage gagne presque toujours.
Ce qu'il faut retenir avant de commander
La prochaine fois qu'on vous vendra « un transfo 230/24 pour votre ruban LED », posez une question simple : il délivre du continu ou de l'alternatif ? Si la réponse est « alternatif », passez votre chemin.
Un transformateur 230/24 bien choisi, c'est un composant qu'on installe une fois et qu'on oublie. Mal choisi, c'est la panne qui revient trois fois et le composant qu'on accuse à tort.
Et si vous hésitez entre deux puissances ? Prenez la plus grande. Le surdimensionnement coûte quelques euros. Le sous-dimensionnement coûte le prix du transfo, plus celui de ce qu'il a emporté avec lui.
