Un client m'appelle un matin, paniqué. Son atelier tourne au ralenti depuis deux jours. Le diagnostic est tombé en dix minutes : un moteur de 7,5 kW branché en monophasé sur un réseau que personne n'avait pensé à équilibrer. Trois phases, une seule utilisée à fond, les deux autres qui bronzent. Le transformateur triphasé n'était pas en cause. Le couplage, si.
Ce genre d'appel, j'en reçois plusieurs par an. Et à chaque fois, je constate la même chose : on installe un transformateur triphasé en pensant que c'est un simple bloc qui convertit des tensions, alors que c'est un composant dont le comportement dépend entièrement de la façon dont il est câblé et chargé. Cet article est né de ces dépannages. Il explique ce que les fiches techniques ne disent pas.
Points clés à retenir
- Le couplage (Yy, Dy, Yz…) détermine le comportement du transformateur autant que sa puissance nominale.
- Un déséquilibre de charges entre phases fait chuter la tension et chauffe l'appareil, même sous sa puissance nominale.
- Un transformateur d'isolement et un autotransformateur ne se remplacent pas l'un l'autre : la séparation galvanique change tout.
- Les pertes fer sont constantes dès la mise sous tension ; les pertes cuivre varient avec le carré du courant.
- La protection du neutre secondaire (régime TT) est un point de sécurité à ne jamais négliger.
- Un échauffement anormal sous charge partielle signale souvent un couplage inadapté, pas un transformateur défectueux.
Pourquoi un transformateur triphasé n'est pas juste « trois monophasés collés »
C'est la première erreur que je rencontre en formation. On imagine trois transformateurs monophasés indépendants côte à côte, et on se dit qu'un appareil triphasé fait le même travail en plus compact. Faux, et la différence a des conséquences concrètes.
Dans un transformateur triphasé, les trois enroulements partagent un même circuit magnétique. Ce couplage magnétique fait que ce qui se passe sur une phase affecte les deux autres. Sur un appareil monophasé, une charge déséquilibrée reste un problème local. Sur un triphasé, elle se répercute sur tout le système.
Le circuit magnétique commun, source de tout
Concrètement, chaque colonne du noyau porte un enroulement primaire et un enroulement secondaire. Le flux magnétique circule dans l'ensemble du cadre. Résultat : les trois tensions de sortie sont liées entre elles, et le neutre joue un rôle central dès qu'on travaille en étoile.
Cette architecture explique aussi pourquoi on ne peut pas empiler trois transformateurs monophasés pour obtenir un triphasé sans se retrouver avec des problèmes de déphasage et de circulation de courants harmoniques. J'ai vu un installateur tenter ça sur un chantier pour « gagner du temps ». Il a perdu trois semaines.
Ce que ça change pour vous, en pratique
Deux conséquences immédiates :
- Vous devez dimensionner en fonction du déséquilibre maximal prévu, pas seulement de la puissance totale.
- Le neutre doit être traité avec le même soin que les phases si vous l'utilisez.
Et une troisième, moins évidente : la qualité du réseau amont compte davantage. Un transformateur triphasé est plus sensible aux déséquilibres de tension d'entrée qu'un ensemble monophasé, parce que ces déséquilibres se traduisent directement par des courants déséquilibrés dans les enroulements.

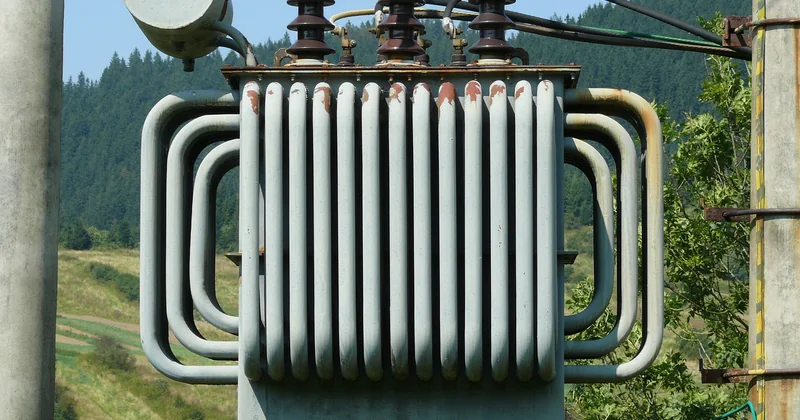

Le couplage : ce que personne n'explique et qui change tout
Ouvrez une fiche technique de transformateur triphasé. Vous verrez une case « couplage » avec des lettres : Yy, Dy, Yz, Dd. Peu de gens savent ce que ces lettres impliquent réellement. C'est pourtant le paramètre le plus déterminant après la puissance.
Comment lire un couplage
La première lettre désigne le primaire, la seconde le secondaire. Y = étoile, D = triangle, Z = zigzag. Une lettre minuscule indique la présence d'un neutre sorti.
| Couplage | Usage typique | Point d'attention |
|---|---|---|
| Yy | Distribution BT, charges équilibrées | Très sensible aux déséquilibres ; neutre souvent nécessaire |
| Dy | Distribution BT avec neutre, abaisseur | Meilleure tenue aux déséquilibres ; courant homopolaire piégé au primaire |
| Yz | Redresseurs, environnements pollués en harmoniques | Bonne tenue aux harmoniques ; construction plus coûteuse |
| Dd | Charges triphasées pures, pas de neutre | Pas de neutre disponible ; déséquilibre mal toléré |
Pourquoi le Dy domine le marché du transformateur 400V 230V
Sur un transformateur triphasé 400V 230V — le cas le plus courant en BT —, le couplage Dy est presque toujours choisi. La raison est simple : un triangle au primaire autorise la circulation d'un courant homopolaire qui compense le déséquilibre du secondaire. Autrement dit, si vous tirez plus sur une phase que sur les autres, la tension ne s'effondre pas comme elle le ferait en Yy.
Ce n'est pas un détail théorique. Sur une installation de bureau avec des prises réparties par phase, un Yy mal dimensionné chute de 6 à 8 % sur la phase la plus chargée. Le même appareil en Dy tient la tension. J'ai mesuré cette différence sur une même charge, même puissance nominale, deux transformateurs différents. Le Dy coûtait 15 % plus cher à l'achat. Il a évité deux interventions en un an.
Transformateur d'isolement ou autotransformateur : ne pas se tromper
Un catalogue de fournisseur peut afficher plusieurs centaines de références de transformateurs triphasés et seulement quelques dizaines d'autotransformateurs. Le déséquilibre n'est pas un hasard : ce sont deux appareils pour deux besoins distincts.
La séparation galvanique, ou son absence
Un transformateur d'isolement possède deux enroulements distincts. Le primaire et le secondaire n'ont aucune liaison électrique : seulement un couplage magnétique. L'autotransformateur, lui, partage une partie de son bobinage entre primaire et secondaire. Il n'y a plus de séparation galvanique.
Ce que ça implique en installation :
- Avec un transformateur d'isolement, vous pouvez créer un nouveau régime de neutre en aval, indépendant de l'amont.
- Avec un autotransformateur, le défaut côté secondaire est directement relié au réseau amont. Pas de frontière de sécurité.
- L'autotransformateur est plus petit, moins cher, et un peu plus efficace — mais il ne protège pas.
La règle que j'applique : dès qu'il y a des personnes en contact avec l'installation, ou un besoin de casser un régime de neutre, c'est transformateur d'isolement. Pour un simple ajustement de tension entre deux équipements triphasés en armoire fermée, l'autotransformateur suffit et coûte souvent 40 % de moins.
Le piège que je vois le plus souvent
Un bureau d'études commande un autotransformateur pour une application où le client pensait « avoir un transformateur ». Le matériel arrive, la séparation galvanique manque, le dossier de conformité bloque. Deux mois de retard pour une économie de quelques centaines d'euros.
Pertes, échauffement, rendement : les ordres de grandeur à connaître
Le rendement d'un transformateur triphasé est élevé, souvent supérieur à 95 % sur les appareils de distribution. Mais « élevé » ne veut pas dire négligeable, et surtout, les pertes ne se comportent pas toutes de la même façon.
Pertes fer et pertes cuivre
Les pertes fer dépendent du flux magnétique et de la fréquence. Dès que le transformateur est sous tension, elles sont là — même à vide. Elles se manifestent par un léger échauffement et un ronflement caractéristique du noyau.
Les pertes cuivre, elles, dépendent du courant au carré. À vide, elles sont quasi nulles. À pleine charge, elles deviennent significatives. Le rendement maximal se situe donc à un niveau de charge intermédiaire, typiquement entre 50 et 75 % de la puissance nominale.
Ce que ça signifie pour votre dimensionnement : un transformateur triphasé systématiquement utilisé à 100 % chauffe plus et vieillit plus vite qu'un appareil surdimensionné de 30 % utilisé à 70 %. Le surdimensionnement coûte à l'achat, mais allonge la durée de vie de l'isolation.
Classe d'isolation et durée de vie
Chaque 10 °C de température de fonctionnement en moins double approximativement la durée de vie de l'isolation. C'est une règle empirique connue en électrotechnique, et elle explique pourquoi la ventilation d'une armoire abritant un transformateur n'est jamais un détail.
J'ai remplacé l'an dernier un transformateur de 10 kVA dans une armoire fermée sans ventilation. Il avait sept ans. Le même modèle dans une armoire correctement ventilée atteint facilement vingt ans. Le prix du ventilateur : une cinquantaine d'euros.
Questions fréquentes sur le transformateur triphasé
Quel est le symbole d'un transformateur triphasé et comment le lire sur un schéma ?
Sur un schéma électrique, un transformateur triphasé se représente par trois enroulements — parfois quatre avec le neutre — dessinés de part et d'autre d'un trait symbolisant le circuit magnétique. Le type de couplage est indiqué par les lettres Y, D ou Z placées à côté de chaque enroulement. Le repérage des bornes suit une convention normalisée : les bornes primaires sont généralement identifiées en majuscules, les secondaires en minuscules.
Quelle est la différence entre un transformateur triphasé 400V 230V et un 380V 220V ?
En pratique, aucun. Ces deux dénominations désignent la même relation de tension : une entrée composée à 400 V (ou 380 V selon l'ancienne norme) et un secondaire 230 V entre phase et neutre. L'écart entre 380 et 400 V correspond à une évolution de la tension nominale européenne, pas à un appareil différent. La plupart des transformateurs actuels sont conçus pour fonctionner sur une plage de tolérance qui couvre les deux, souvent ±5 %.
Combien coûte un transformateur triphasé ?
Les prix varient énormément selon le couplage, la classe de protection et la qualité de l'isolation. Pour donner un ordre de grandeur, un appareil d'isolement de quelques kVA se situe dans une fourchette de plusieurs centaines d'euros, tandis qu'un modèle de distribution de plusieurs dizaines de kVA monte facilement dans les milliers. La différence de prix entre deux produits de même puissance vient souvent du type de couplage et de la classe d'échauffement, pas de la marque. Comparer uniquement sur la puissance est une erreur que je vois régulièrement dans les appels d'offres.
Trois erreurs d'installation que je rencontre sans arrêt
Un transformateur triphasé correctement choisi peut être ruiné par une installation bâclée. Voici celles qui reviennent le plus.
Négliger la mise à la terre du neutre secondaire
En régime TT, le neutre du secondaire doit être relié à une prise de terre dédiée en aval du transformateur. C'est ce qui détermine le comportement des protections différentielles. Sans cette liaison, ou avec une liaison partagée avec l'amont, les différentiels déclenchent de façon erratique, ou ne déclenchent pas du tout. J'ai vu des tableaux entiers où les différentiels avaient été neutralisés « parce qu'ils sautaient tout le temps ». Le problème était la terre du neutre, pas les différentiels.
Inverser l'ordre des phases
Un moteur triphasé branché sur des phases dans le mauvais ordre tourne à l'envers. Sur une pompe, ça peut endommager la garniture mécanique en quelques minutes. Un contrôleur d'ordre de phases coûte une trentaine d'euros et s'installe en amont. C'est le genre de sécurité qu'on oublie, jusqu'au jour où on ne l'oublie plus.
Répartir la charge au hasard
Sur une installation avec transformateur 400V 230V, les prises et équipements monophasés doivent être répartis par phase. Sur une armoire de bureaux, une répartition déséquilibrée de l'ordre de 30 % entre la phase la plus chargée et la moins chargée fait chuter la tension et chauffer le transformateur. Le rééquilibrage se fait en déplaçant quelques départs dans le tableau. Une heure de travail pour un gain de plusieurs années de durée de vie.
Choisir son transformateur triphasé : la méthode que j'applique
Après avoir vu trop d'installations mal dimensionnées, j'ai fini par fixer une méthode simple. Elle tient en cinq questions, dans cet ordre.
- Quelle est la puissance maximale réellement appelée, avec la marge de charge simultanée prévue ?
- Y a-t-il des charges monophasées ? Si oui, quel déséquilibre maximal entre phases ?
- Faut-il une séparation galvanique, ou un autotransformateur suffit-il ?
- L'environnement est-il pollué en harmoniques (variateurs, redresseurs, éclairage à LED de puissance) ? Si oui, viser un couplage adapté.
- Quelle est la température ambiante réelle du local, et la ventilation prévue ?
Les cinq questions prennent dix minutes. Elles évitent de commander un appareil surdimensionné, sous-protégé, ou au mauvais couplage. Sur les dix dernières installations que j'ai suivies, cette méthode a conduit à choisir un modèle différent de celui initialement prévu dans sept cas. Aucun n'a été repris après mise en service.
Le transformateur triphasé n'est pas un composant qu'on choisit dans un catalogue en cochant une puissance. C'est un appareil dont le comportement dépend de trois paramètres liés : son couplage, la façon dont il est chargé, et l'environnement dans lequel il fonctionne. Le reste — la marque, le prix affiché, la couleur de l'armoire — vient loin derrière.
La prochaine fois qu'on vous propose un transformateur sans vous demander comment vos phases seront chargées, vous saurez quoi répondre. Et si personne ne vous pose la question du couplage, posez-la vous-même. C'est celle qui décide si votre installation tiendra dix ans ou trois.
